ORCAD LAYOUT 사용시 reconnect 툴바를 눌러도 NET가 reconnect되지 않을 때

ORCAD   LAYOUT 사용시  reconnect 툴바를 눌러도 NET가 reconnect되지 않을 때

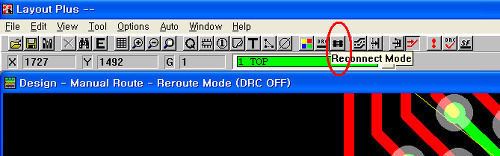

1. 아래 그림의 툴바를 눌러도 NET가 reconnect되지 않을 경우

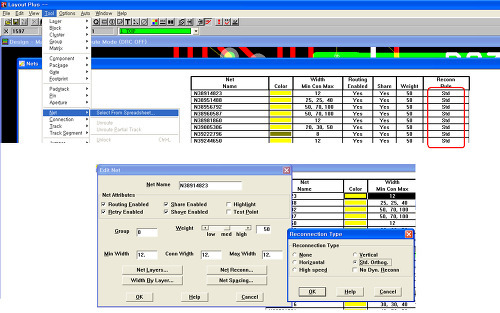

2.  아래 그림과 같이  메뉴의 Tool---Net ---Select from spreadsheet를 클릭하여

     팝업창이 뜨면   Reconn  Rule 칼럼에  none로 표기된 것이 있다.

     none으로 표기된 net는 reconnect가 되지 않는다.

     해당 NET를 더블클릭하여  팝업창이 열리면  Net Reconn...버튼을 다시 눌러

     Reconnection Type팝업창에서 Reconnection Type을 설정하면 된다.
