오토닉스 TM4-N2RB, TM4-N2RE 확장모듈 통신방법

풀등 2016. 2. 4. 12:00

참고 문서

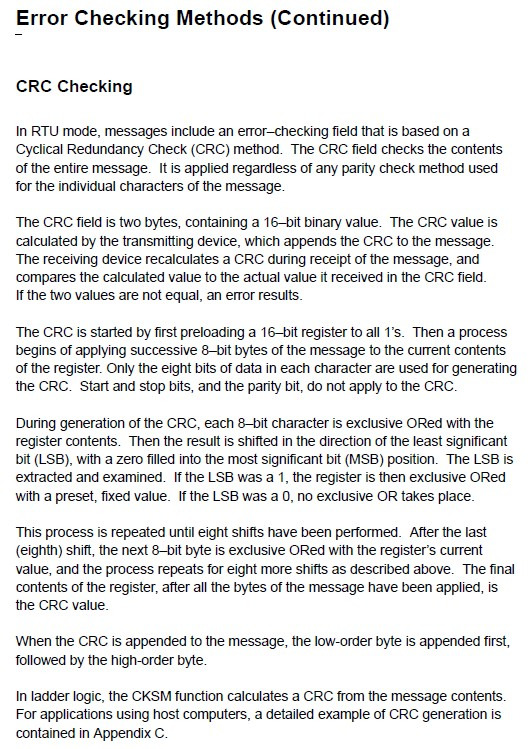

CRC16 계산.pdf

ErrorCheck_v1.1.exe

modbusRTUTCP_v1.2 (1).exe

TM Series_카다로그(국문종합).pdf

RTD 5채널을 온도측정을 위해서

오토닉스 TM4-N2RB와 TM4-N2RE를 사용함.

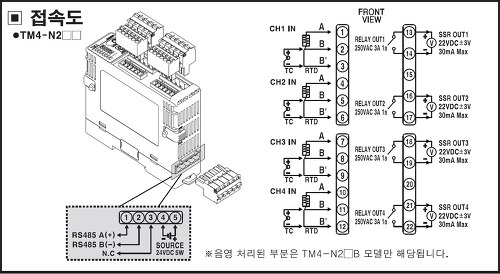

DC24V전원과 RS485 통신라인은 TM4-N2RB에 연결한다.

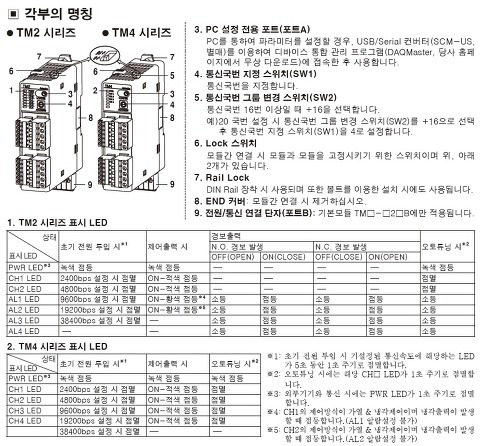

국번설정을 위해

취급설명서참조

[본페이지에 사용된 자료는 오토닉스 홈페이지에서 받은 자료이며

저작권은 오토닉스에 있습니다.]

위의 내용중 SW1과 SW2를 설정한다.

TM4-N2RB는 SW1 로터리 스위치를 1번위치로, SW2 딥스위치는 +0 위치에 놓는다.

TM4-N2RE는 SW1 로터리 스위치를 2번위치로, SW2 딥스위치는 +0 위치에 놓는다.

RS485통신라인을 연결하고 RTD를 부착하였다면

TM4 모듈에 DC24V를 인가한다.

PC에 시리얼 포트가 없을 경우는 USB/Serial 컨버터를 사용하여 RS485 통신라인과 연결한다. (EX. 기산전자 KC220)

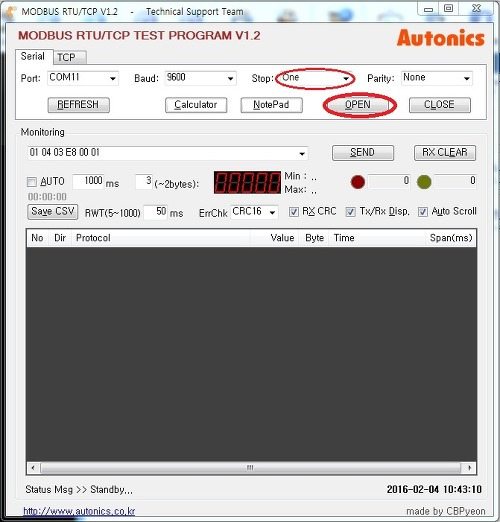

오토닉스의 MODUBUS RTU/TCP TEST PROGRAM V1.2를 실행한다.

Serial Port를 설정한다.

Baue rate : 9600,

Stop bit : one

Parity : None

위를 설정후에 포트를 열기위해 OPEN 버튼을 누른다.

Monitoring 란에 해당하는 커맨드를 써 넣은후 SEND 버튼을 누르면

CRC16 체크섬값이 추가되어 전송되며.

해당하는 커맨드에 대한 응답이 날아온다.

TM4는 처음 사용시는 각 국번별로 사용하려는 센서입력사양을 설정하여야한다.

내용은 TM시리즈 사용자 메뉴얼에 있다.

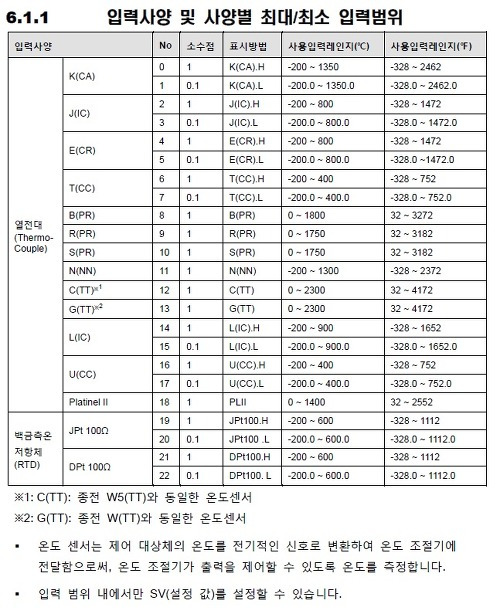

RTD의 Pt100 옴 사용하는경우는

RTD 센서 스펙에

/////////////////////////////////////////////////////////////////////////////////

온도센서 23B 스펙에서

Sensing Element

Thin film platinum International grade,

= 0.00385 Ω/Ω/°C per IEC 751 <=======DPt 규격에 해당함.

Thin film platinum industrial grade,

= 0.00375 Ω/Ω/°C

0.00385 이므로 DPt로 설정한다.

//////////////////////////////////////////////////////////////////////////////////////

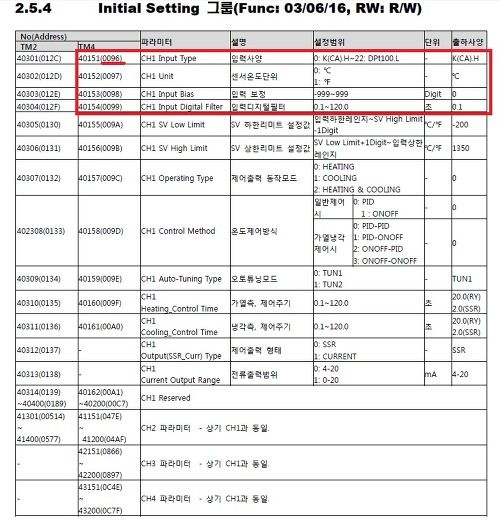

TM4 통신메뉴얼에서

입력사양설정을 위해서는

TM4의 입력사양설정 어드레스 0096번지에 DPt100.L 로 설정하기 위해서는

22==> HEX값으로 0x16이므로

RTD 1~4채널은 TM4-N2RB에 부착되어 있으며

RTD 5번은 TM4-N2RE에 부착되어 있다.

통신번지가 1번으로 설정되어 있으므로

///////////////////////////////////////////////////

1번국번 채널1(RTD1)에 대한 센서입력설정 통신커맨드는

01 06 00 96 00 16 E8 28

응답은

01 06 00 96 00 16 E8 28

///////////////////////////////////////////////////

1번국번 채널2에 대한 센서입력설정 통신커맨드는

01 06 04 7E 00 16 69 2C

응답은

01 06 04 7E 00 16 69 2C

///////////////////////////////////////////////////

1번국번 채널3에 대한 센서입력설정 통신커맨드는

01 06 08 66 00 16 EA 7B

응답은

01 06 04 7E 00 16 EA 7B

///////////////////////////////////////////////////

1번국번 채널4에 대한 센서입력설정 통신커맨드는

01 06 0C 4E 00 16 6B 43

응답은

01 06 0C 4E 00 16 6B 43

///////////////////////////////////////////////////

2번국번 채널1에 대한 센서입력설정 통신커맨드는

02 06 00 96 00 16 E8 1B

응답은

02 06 00 96 00 16 E8 1B

///////////////////////////////////////////////////

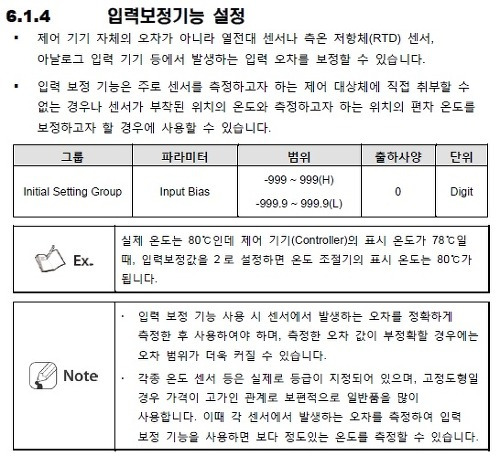

//입력보정기능

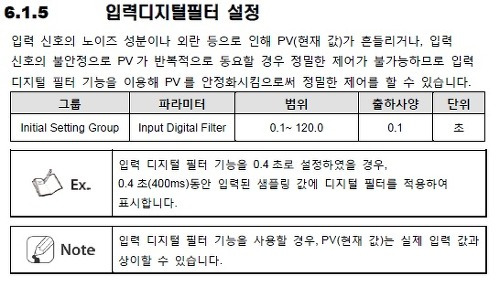

//입력디지털 필터 설정

////////////////////////////////////////////////////////////////////////

통신번지 1번 채널1번의 입력디지털필터설정값 읽기

01 03 00 99 00 01 54 25

응답은

01 03 02 00 01 79 84

00 01 이므로 0.1초

//////////////////////////////////////////////////////////////////////////

입력디지털 필터를 0.5초로 설정한다.

통신번지가 1번으로 설정되어 있으므로

///////////////////////////////////////////////////

1번국번 채널1(RTD1)에 대한 입력디지털필터설정 통신커맨드는

01 06 00 99 00 05 99 E6

응답은

01 06 00 99 00 05 99 E6

///////////////////////////////////////////////////

1번국번 채널2에 대한 통신커맨드는

01 06 04 81 00 05 18 D1

응답은

01 06 04 81 00 05 18 D1

///////////////////////////////////////////////////

1번국번 채널3에 대한 통신커맨드는

01 06 08 69 00 05 9B B5

응답은

01 06 08 69 00 05 9B B5

///////////////////////////////////////////////////

1번국번 채널4에 대한 통신커맨드는

01 06 0C 51 00 05 1B 48

응답은

01 06 0C 51 00 05 1B 48

///////////////////////////////////////////////////

2번국번 채널1에 대한 통신커맨드는

02 06 00 99 00 05 99 D5

응답은

02 06 00 99 00 05 99 D5

///////////////////////////////////////////////////

////////////////////////////////////////////////////////////

//온도단위 화씨로 설정

///////////////////////////////////////////////////////////

////////////////////////////////////////////////////////////////////////

통신번지 1번 채널1번의 센서온도단위설정값 읽기

01 03 00 97 00 01 35 E6

응답은

01 03 02 00 00 B8 44

00 00 이므로 섭씨로 설정되어 있음

//////////////////////////////////////////////////////////////////////////

RTD1은 통신번지가 1번으로 설정되어 있으므로

///////////////////////////////////////////////////

1번국번 채널1(RTD1)에 대한 화씨단위설정 통신커맨드는

01 06 00 97 00 01 F9 E6

응답은

01 06 00 97 00 01 F9 E6

///////////////////////////////////////////////////

1번국번 채널2에 대한 통신커맨드는

01 06 04 7F 00 01 78 E2

응답은

01 06 04 7F 00 01 78 E2

///////////////////////////////////////////////////

1번국번 채널3에 대한 통신커맨드는

01 06 08 67 00 01 FB B5

응답은

01 06 08 67 00 01 FB B5

///////////////////////////////////////////////////

1번국번 채널4에 대한 통신커맨드는

01 06 0C 4F 00 01 7A 8D

응답은

01 06 0C 4F 00 01 7A 8D

///////////////////////////////////////////////////

2번국번 채널1에 대한 통신커맨드는

02 06 00 97 00 01 F9 D5

응답은

02 06 00 97 00 01 F9 D5

///////////////////////////////////////////////////

///////////////////////////////////////////////////////////////////////////////////////////////////////

http://www.autonics.co.kr/support/support_qna.php?mode=view&bo_code=qna&uid=6796&page=2

TM4 Series는 Modbus RTU 통신 프로토콜 입니다.

국번 1번의 TM4 제품의 현재값 읽기 프레임 구성

   CH1 : 01 04 03 E8 00 01 CRC16
   CH2 : 01 04 03 EE 00 01 CRC16
   CH3 : 01 04 03 F4 00 01 CRC16
   CH4 : 01 04 03 FA 00 01 CRC16

각 CH에 해당하는 프레임에 대한 설정을 터미널프로그램으로 설정 하셔야 합니다.

////////////////////////////////////////////////////////////////////////////////////////////////////////

//////////////////////////////////////////////////////

커맨드

01 04 03 E8 00 02 F1 BB

응답

01 04 04 03 30 00 01 3A 0F

01 : 국번

04 : 커맨드

04 : 데이터 Byte 수

03 30 : 데이터, 온도값(화씨. 소수 1째자리)

00 01 : 데이터, 소수 첫째자리값을 나타냄.

3A 0F :CRC16

330H ----> 816 인데 소수 첫째자리 까지 나타내므로 81.6 F를 나타냄

//////////////////////////////////////////////////////

커맨드

01 04 03 E8 00 03 30 7B

응답

01 04 06 03 30 00 01 00 01 B0 A4

01 : 국번

04 : 커맨드

04 : 데이터 Byte 수

03 30 : 데이터, 온도값(화씨. 소수 1째자리)

00 01 : 데이터, 센서측정값 소수점위치(0: 정수, 1 : 0.0)

00 01 : 데이터, 센서온도단위 (0:섭씨, 1:화씨)

B0 A4 :CRC16
